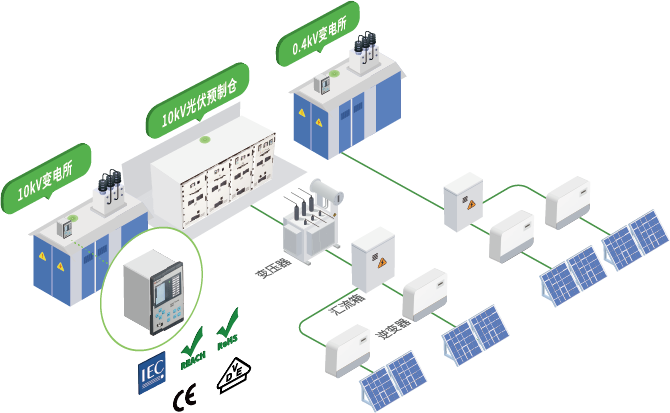

防孤岛/防逆流保护一体，可适用光伏/储能/风电等场景电压380V采样，兼容高低压应用场景五段低功率跳闸/低功率恢复合闸、逆功率跳闸/逆功率恢复合闸10路开关量输出，支持多达5面并网柜分合支持USB口升级，定值/事件记录/故障录波导出支持Modbus，IEC 60870-5-103，IEC60870-5-101通讯协议
| 参数 | AM5SE-IS |
| 工作电源 | |
| 额定电压 | AC/DC 110V 或 AC/DC 220V |
| 范围 | 额定电压 × (1 ± 20%) |
| 功耗 | ≤ 20 VA |
| 电压输入 | |
| 二次额定电压 | AC 380V 或 220V |
| 测量范围 | 0.1V ~ 456V |
| 准确度 | 0.5级 |
| 功率损耗 | 每相功率损耗不大于0.5VA |
| 过载能力 | 1.2倍额定电压，连续工作； 2倍热过载，允许10s。 |
| 电流输入（保护电流） | |
| 二次额定电流 | AC 5A 或 1A |
| 测量范围 | 0.04In～20In |
| 准确度 | 0.5级 |
| 功率损耗 | 每相功率损耗不大于0.5VA |
| 过载能力 | 2倍额定电流，连续工作； 40倍额定电流，允许1s。 |
| 电流输入（测量电流） | |
| 二次额定电流 | AC 5A 或 1A |
| 测量范围 | 0.04In～1.5In |
| 准确度 | 0.5级 |
| 功率损耗 | 每相功率损耗不大于0.5VA |
| 过载能力 | 1.5倍额定电流，连续工作； 4倍额定电流，允许1s |
| 频率 | |
| 额定频率 | 50Hz 或 60Hz |
| 频率范围 | 40 ~ 70Hz |
| 准确度 | ±0.1Hz |
| 开关量输入 | |
| 额定电压 | AC/DC 110V 或 AC/DC 220V |
| 动作门槛 | 额定电压 × 70% |
| 返回门槛 | 额定电压 × 55% |
| 功率消耗 | 每通道功率消耗 ≤ 1W (DC220V) |
| 开关量输出 | |
| 机械寿命 | ≥ 10000次 |
| 接通容量 | ≥ 1000W, L / R = 40ms |
| 导通电流（连续） | ≥ 5A |
| 导通电流（短时200ms） | ≥ 30A |
| 断开容量 | ≥ 30W, L/R = 40ms |
| 命名 | 类型 | 尺寸 | 时间 |
| 说明书 | 说明书 | 21.5MB | 2025.1.22 |
| 选型及报价 | 样册 | 7.28MB | 2025.8 |
| REACH | 报告 | 133KB | 2025.7.7 |
| RoHS | 报告 | 133KB | 2025.7.7 |
| CE-EMC | 报告 | 133KB | 2022.3.7 |
| CE-LVD | 报告 | 1.6MB | 2022.3.7 |
| CE | 报告 | 133KB | 2022.5.12 |
| CE | 报告 | 133KB | 2022.5.12 |
| 电池证书CR2032 MSDS | 报告 | 133KB | 2025.1.1 |
| AM5SE-U盘升级底层 | 视频 | 12MB | 2023.2 |
| AM5SE-U盘升级逻辑 | 视频 | 14MB | 2023.2 |
| AM5SE-电能清零 | 视频 | 32MB | 2023.2 |
| AM5SE事件记录查看 | 视频 | 8MB | 2020.6 |
| AM5SE出口及指示灯测试 | 视频 | 10MB | 2020.6 |
| AM5SE出口映射设置 | 视频 | 10MB | 2020.7 |
| AM5SE出口配置 | 视频 | 7MB | 2020.6 |
| AM5SE定制设置 | 视频 | 21MB | 2020.6 |
| U盘导出事件记录(SOE) | 视频 | 11MB | 2022.11 |
| U盘导出定值(setting) | 视频 | 20M | 2022.11 |
| U盘导出录波(wave) | 视频 | 17MB | 2022.11 |
| AM5SE底层烧录(RS485) | 视频 | 15MB | 2020.6 |
| AM5SE指示灯颜色设置 | 视频 | 7MB | 2020.6 |
| AM5SE版本信息查看 | 视频 | 21MB | 2020.5 |
| AM5SE逻辑升级(RS485) | 视频 | 15MB | 2020.6 |
| AM5SE遥信遥测 | 视频 | 6MB | 2020.6 |
| AM5SE零漂及电流电压校准 | 视频 | 12MB | 2020.6 |
| AM5SE U盘导出事件记录（SOE） | 视频 | 6MB | 2024.5 |
| AM5SE U盘导出定值（Setting） | 视频 | 4MB | 2024.5 |
| AM5SE U盘导出录波（wave） | 视频 | 4MB | 2024.5 |
| AM5SE出口测试 | 视频 | 8MB | 2024.5 |
| AM5SE故障录波查看 | 视频 | 4MB | 2024.5 |
| AM5SE逻辑升级（网口） | 视频 | 5MB | 2024.5 |
| AM5SE配线映射 | 视频 | 13MB | 2024.5 |
