符合IEC产品标准符合IEC 61557-8标准，满足欧标CCS充电标准和CHAdeMO3.0充电技术要求。
模块化设计采用主体+耦合仪的灵活配置方式，满足不同电压等级充电桩直流系统绝缘监测需求。
自适应脉冲测量法能适应不同充电桩直流系统的分布电容影响，绝缘监测更加稳定、可靠。
故障输出任意可设2路继电器输出均可设置对应的故障类型，可满足不同用户对不同故障输出的要求。
停止模式多种进入方式可通过DI、RS485通讯及菜单设置等多种方式进入绝缘监测的停止模式，适应不同充电桩多种启停绝缘监测方案的需求。
插拔式端子接线端子采用插拔式端子，方便安装和维修更换。
|
项目 |
技术指标 |
|
|
辅助电源Us |
AC 85~305V，50/60Hz；DC 100~400V |
|
|
最大功耗 |
≤5W |
|
|
适用电压范围 |
不带APCD300耦合仪的额定电压Un：DC 50~400V 带ACPD300耦合仪的额定电压Un：DC 50~1000V |
|
|
电压监测 |
电压范围Un |
DC 0~1000V |
|
测量精度 |
2% |
|
|
过压阈值 |
100~120% 可设 |
|
|
欠压阈值 |
80~100% 可设 |
|
|
绝缘监测 |
系统泄漏电容Ce |
≤20μF |
|
绝缘电阻范围RF |
1kΩ~2MΩ |
|
|
绝缘报警范围Ran |
1kΩ~2MΩ |
|
|
绝缘预警范围 |
Ran~2MΩ |
|
|
测量精度 |
±15% 或 ±5kΩ（Ce≤ 5μF） |
|
|
响应时间 |
≤10s（Ce≤ 5μF） |
|
|
内部参数 |
测量电压 |
±24V |
|
测量电流 |
79.4μA（带ACPD300为39.4μA） |
|
|
内部直流阻抗 |
600kΩ（带ACPD300为1200kΩ） |
|
|
报警方式 |
液晶显示、LED指示灯、继电器输出 |
|
|
开关输入 |
内置5V电源 |
|
|
开关输出 |
2组干结点继电器，报警自定义绑定，常开或常闭可设 |
|
|
触点容量 |
AC 250V 3A；DC 30V 5A |
|
|
故障记录 |
50条故障记录 |
|
|
通讯方式 |
RS485通讯，Modbus-RTU协议 |
|
|

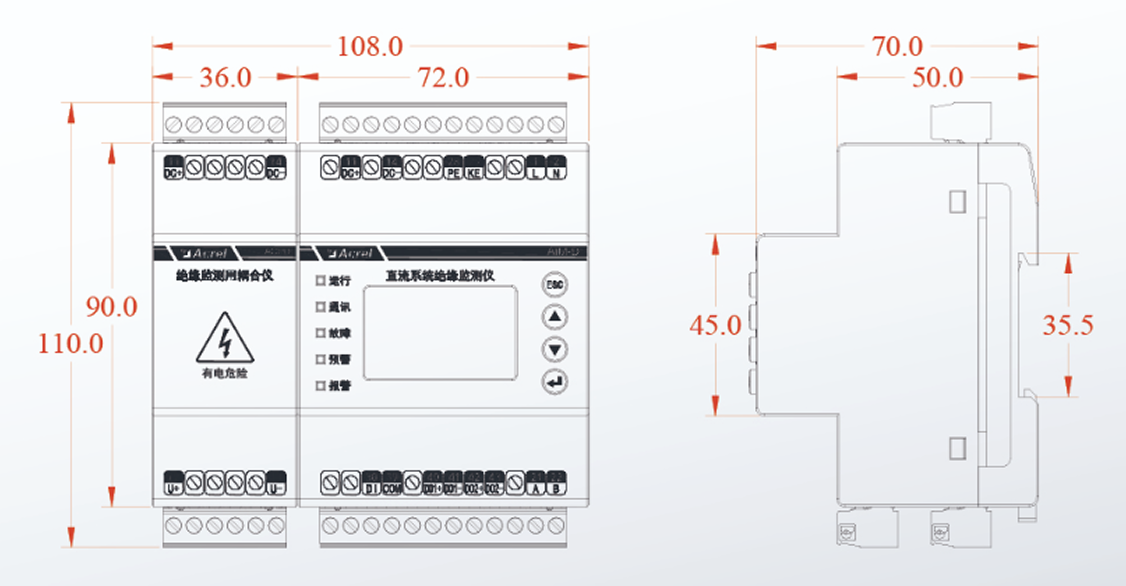

安装方式 |
标准35mm导轨安装 |
|
|
防护等级 |
IP30 |
|
|
环境参数 |
温度 |
工作温度：-20~+60℃ 存储温度：-25~+75℃ |
|
相对湿度 |
<95%，不结露 |
|
|
海拔高度 |
≤2000m |
|
