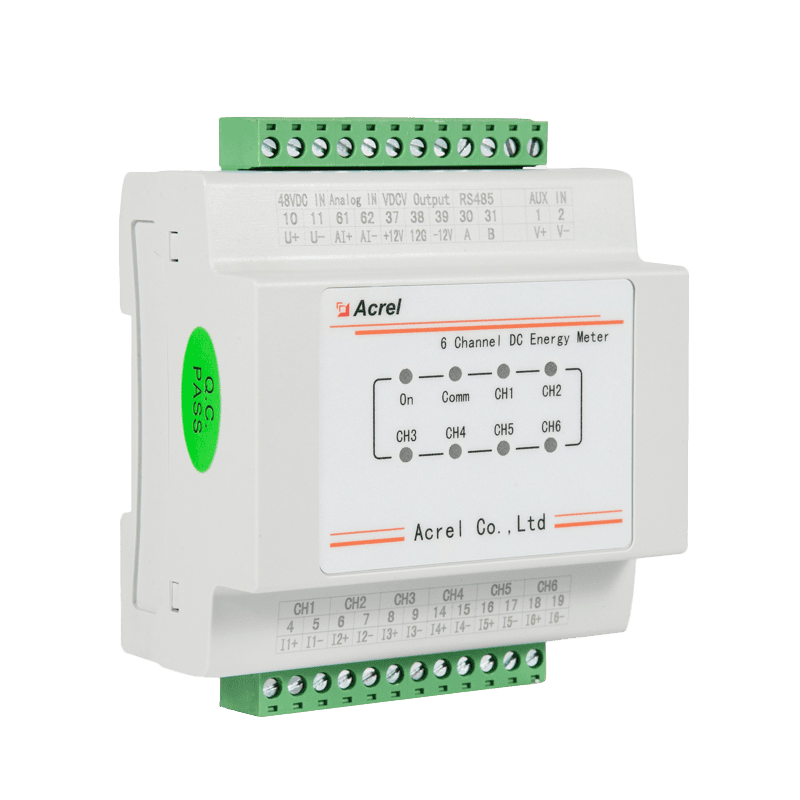

AMC16(L)-DETT
基站直流电能计量模块
  • 6路直流回路监测

  • 给霍尔传感器提供±12V电源

  • 霍尔传感器零漂校准功能

功能简介


AMC16(L)-DETT 基站直流电能计量模块主要是针对有共享需求的基站而设计的。模块可对六个回路的直流电能进行计量,并可为配套的霍尔传感器提供工作电源。模块具有工业标准的RS485 通讯接口,采用Modbus-RTU协议,产品通过SGS的CE符合性测试,满足欧盟相关标准。

典型配电


典型配电示意图
技术参数 安装示意 下载中心
技术参数 AMC16-DETT AMC16L-DETT AMC16-DETT/AI
输入 额定电压 一路:-48VDC
额定电流 六路:0-5VDC,搭配霍尔传感器xxxA/5V,需配置变比
模拟量输入 一路:0-5VDC 一路:0-5VDC 一路:4-20mA
过载能力 电压:1.2倍持续,2倍持续1秒;
电流:1.2倍持续,10倍持续1秒;
精度 ±0.5%(不含霍尔传感器),配套霍尔传感器时精度需额外计算
测量分辨率 电压输出精度为0.01V,电流输出精度为0.01A,功率输出精度为0.01kW,电能输出精度为0.01kWh
功能 显示方式 LED指示灯 LCD液晶 LED指示灯
基本功能 监测设备系统时间、总电压、输出总电流、总功率、总电能、各分路电压、各分路电流、各分路功率、各分路电能;RS485通讯;
校时功能 支持广播校时,可通过RS485通信接口对计量模块进行远程校时
通讯 单路RS485,波特率默认 9600bps,可设置为1200bps、2400bps、4800bps。
通讯协议:Modbus-RTU
霍尔供电电源 一组电源输出,+12V/100mA,-12V/50mA
时钟精度 ≤0.5s/d(23℃),≤1s/d(-20℃~60℃)
辅助电源 电压范围 -40V~-60VDC
功耗 整机≤2W(无霍尔供电电源输出)
绝缘电阻 >100MΩ
环境 温度 工作温度:-20℃~+60℃;储存温度:-40℃~+70℃
湿度 ≤98%不结露,无腐蚀性气体场所
海拔 ≤4000m
防护等级 IP20
材料阻燃性能 接线端子灼热丝温度 960℃±10℃,壳体灼热丝温度 650℃±15℃
